帶呼出接管阻火呼吸閥使用說明書

主要用途：

根據國家標準《石油化工企業設計防火規范》（GB50160-90）之規定，“甲、乙類液體的固定頂罐，應用阻火器和呼吸閥“�？梢姾粑�閥，阻火器是儲罐不可缺少的安全設施，它不僅能維持儲罐氣壓平衡，確保儲罐在超壓或真空時免遭破壞，且能減少罐內介質的揮發和損耗，呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品，常與阻火器配套使用。
主要特點：


我公司生產的呼吸閥，具有結構緊湊，通氣量大，泄漏量小，耐腐蝕，密封性能好等特點，最近又開發具有國際先進水準的防暴阻火呼吸閥（KHXF-IZ型），阻火器位于呼吸閥吸入口處，徹底杜絕火源進入呼吸閥殼體內，具有體積小，重量輕，檢修，清洗，更換方便等優點。閥盤采用聚四氟乙烯材料，具有耐低溫，防凍等優點。閥內設靜電輸出裝置，使得該閥時刻與罐體保持等電位。

技術參數：

NO	1	2	3	4	5	6
構件 Component	殼體 Body	閥桿 Stem Guide	閥盤 Pressure	閥座 Pressure Seat	墊片 Gasket	阻火芯件 Fire Arresting
材質 Material	不銹鋼 Steel 鋁合金 Aluminums 碳鋼 Casting	304 316 316L PTFE	304 316 316L PTFE	304 316 316L PTFE	304 316 316L PTFE	304 316 316L PTFE

操作壓力：
A型：+355Pa(+36mmH2O)、-295Pa(-30mmH2O)
B型：+980Pa(+100mmH2O)、-295 Pa(-30mmH2O)
C型：+1750Pa（+180 mmH2O)、-295 Pa(-30mmH2O)
D型：特殊壓力，用戶指定。
阻火層材質：304不銹鋼。
防爆級別：BS  5501；IIA、IIB、IIC。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：按（石油儲罐呼吸閥）SY7511-87、（石油儲罐阻火器阻火性能和試驗方法）GB5908-86等標準進行制造和驗收：或用戶指定標準。

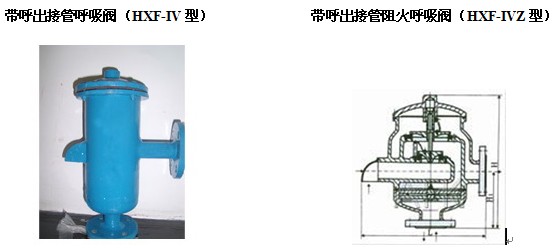

尺寸表：

DN	40	50	80	100	150	200	250
H1	95	120	135	145	155	165	190
H2	220	235	275	320	375	440	495
H	330	350	410	450	585	695	770
L	245	255	350	365	490	550	590

維護保養方法：
1、存放：呼吸閥產品在運達工地后，若暫時不安裝或以后工廠大修、檢修，應存放在有防雨設施的倉庫中：呼吸閥系列產品在運輸時不得倒置。
2、維護：
1、呼吸閥系列產品，應每月上罐頂檢查一次，檢查閥盤、閥座、閥桿、閥套等部位是否有灰塵、污垢，若有，應清理干凈：每半年給閥套、閥桿擦拭一遍變壓器油
2、每半年應檢查阻火器呼吸閥的阻火層一次，若發現有污漬、雜質堵塞阻火層，應取下阻火層，用相對應的溶劑清楚污漬，然后用清水將阻火層清洗干凈，放在通風吹干后再放入殼體內。
3、以上產品殼體內外表面的油漆應每年涂刷一遍。
訂貨須知：
訂貨時請注明產品尺寸、操作壓力及材質。
當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
