單口排氣閥
本閥門為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。 QBI型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
一、工作原理
管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的進修，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。
二、零件材料
1、 閥體、鑄鐵
2、 閥蓋、鑄鐵
3、 浮球、不銹鋼
4、 塞頭、橡膠
5、 排氣閥、黃銅
6、 螺絲、螺帽、元鋼
三、主要尺寸
|
|
DN |
H |
D |
D1 |
Z-фd |
|

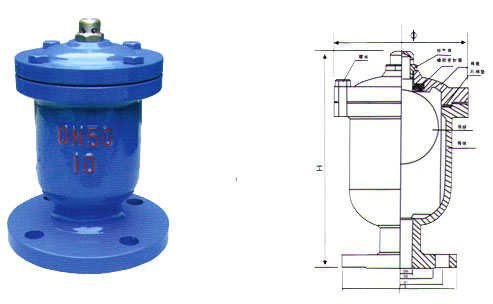

法蘭式 |
15 |
245 |
195 |
160 |
4-18 |
|
20 |
245 |
195 |
160 |
4-18 |
|
|
25 |
245 |
195 |
160 |
4-18 |
|
|

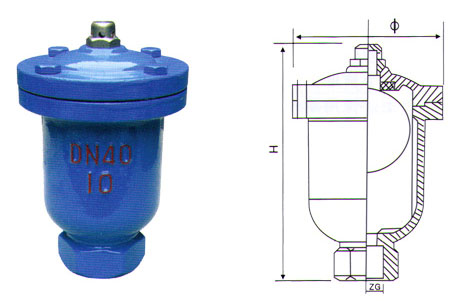

絲口式 |
15、20 |
245 |
|
|
|
|
25、32 |
245 |
|
|
|
- 訂貨時請注明產品尺寸、操作壓力及材質。
- 當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
