帶頸視鏡

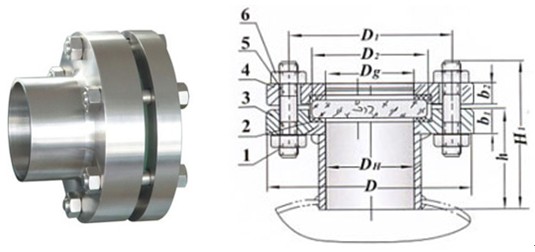

帶頸視鏡（SG-SB型）
主要用途：
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：參照“HGJ501-502-86壓力容器視鏡”設計制造和驗收。
尺寸表：
訂貨須知：
訂貨時請注明產品尺寸、操作壓力及材質。
當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
視鏡用于石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。材料有不銹鋼、碳鋼、襯里等。最高使用壓力為25kgf/cm2,允許介質溫度為0-200℃。視鏡玻璃材質為鋼化硼硅玻璃，鋼化硼硅玻璃色度溫差為180℃。
技術參數：
殼體材質 Body |
視窗材質 Glass Material |
S密封件 Seal Material |
工作溫度（℃） Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
允許急變溫度（℃） |
| 碳鋼 CS 不銹鋼 304 不銹鋼 316L 玻璃鋼 FRP | 鋼化硼硅玻璃 Borou Silicom |
丁腈橡膠 NBR 聚四氟乙烯 PTFE |
-10～250℃ | 0.6～2.5MPa | 螺紋連接 Threaded 法蘭連接 Flange joint 對焊連接 Butt Welding joint |
＜60℃ |
| 石英玻璃 Quartz glass |
-30～800℃ | 0.6～1.0 MPa | ||||
| 鈉鈣玻璃 Natrium & Calcium |
0～80℃ | 0.6～1.0 MPa |
制造、檢測標準：參照“HGJ501-502-86壓力容器視鏡”設計制造和驗收。
尺寸表：
| 公徑直徑 Dg |
公稱壓力Pg Kgf/cm2(Mpa) |
D | D1 | b1 | b2 | Dh×S | h | ≈H | ≈H1 | 螺柱 | |
| 數量n | 直徑d | ||||||||||
| 50 | 10 | 130 | 100 | 34/32 | 22 | 57/3.5 | 70 | 79 | 113 | 6 | M12 |
| 50 | 16 | 130 | 100 | 34/24 | 24 | 57/3.5 | 70 | 79 | 116 | 6 | M12 |
| 50 | 25 | 130 | 100 | 34/26 | 26 | 57/3.5 | 70 | 84 | 120 | 6 | M12 |
| 80 | 10 | 160 | 130 | 36/24 | 24 | 89/4 | 70 | 86 | 120 | 8 | M12 |
| 80 | 16 | 160 | 130 | 36/26 | 26 | 89/4 | 70 | 91 | 127 | 8 | M12 |
| 80 | 25 | 160 | 130 | 36/28 | 28 | 89/4 | 70 | 96 | 128 | 8 | M12 |
| 100 | 10 | 200 | 165 | 40/26 | 26 | 108/4 | 80 | 100 | 142 | 8 | M16 |
| 100 | 16 | 200 | 165 | 40/28 | 28 | 108/4 | 80 | 105 | 143 | 8 | M16 |
| 125 | 10 | 225 | 190 | 40/28 | 28 | 133/4 | 80 | 105 | 143 | 8 | M16 |
| 150 | 10 | 250 | 215 | 40/30 | 30 | 159/4.5 | 80 | 110 | 150 | 12 | M16 |
訂貨時請注明產品尺寸、操作壓力及材質。
當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
